柚ノ木発電所

概要

当事務所管内では最大の発電所です。天科発電所で使用した水に、柚ノ木発電所残流取水口、雷沢取水口、滑沢取水口の水を加えた8.5m3／S（最大）、有効落差246.6mで、18,100kW（最大）の発電をしています。（発電所の標高511m）

広瀬発電所、天科発電所とともに、通常はピーク運転をしています。

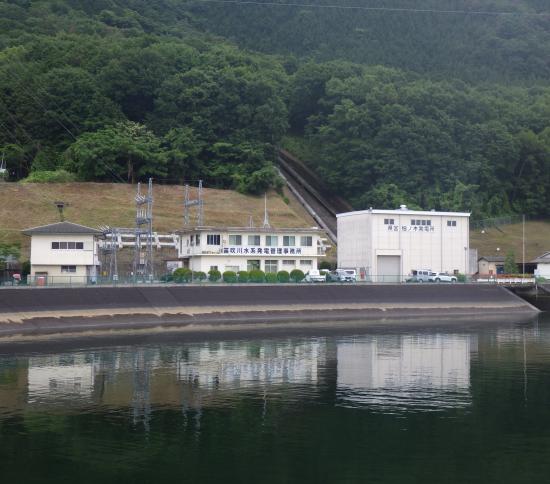

施設外観

右の一番大きな建物が発電所です。発電機に使われた水は、手前の藤木調整池に放水されます。なお、中央の建物が笛吹川水系発電管理事務所です。

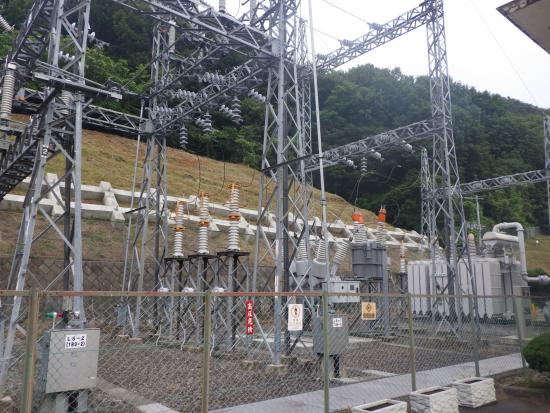

変電施設

管理事務所の東側に屋外変電設備があります。ここで電圧を66kVに上げて送電します。

発電機

発電機上部です。この発電所は竪（たて）軸式なので、この下に発電機本体があり、さらに水車（フランシス型）が最下部にあります。

諸元

最大出力	18,100kW
発電形式	水路式
水車型式	竪軸フランシス
流域面積	112.2km2
最大使用水量	8.50m3／S
有効落差	246.60m
発電開始日	昭和50年05月

関連施設

• 柚ノ木発電所残流取水口
• 雷沢取水口
• 滑沢取水口
• 上水槽
